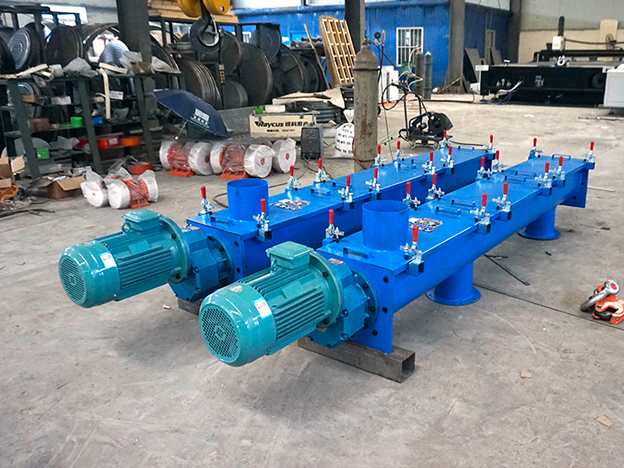

U型雙無軸螺旋輸送機-輸送黏土

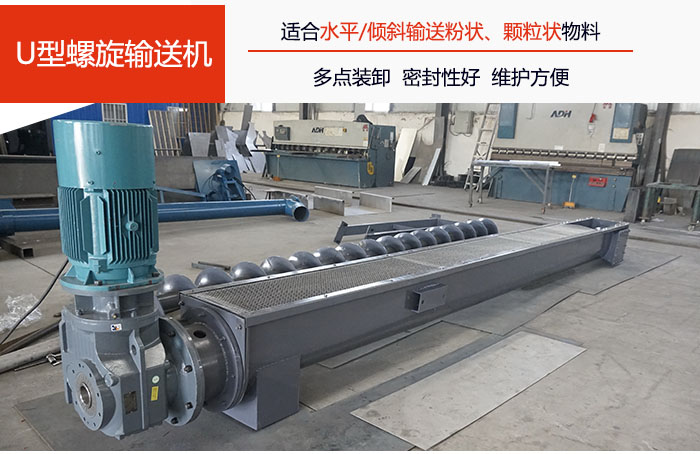

U型螺旋輸送機介紹

U型螺旋輸送機由于該產品的即可為半管管狀，在兩端看像一個U的字母形狀，所以稱之為U型。該產品主要特點：機蓋可隨意拆卸便于觀察并能夠及時的發現和解決輸送中出現的問題，缺點：輸送長度在：10-20m（單軸情況下）傾斜角度不超過25°。

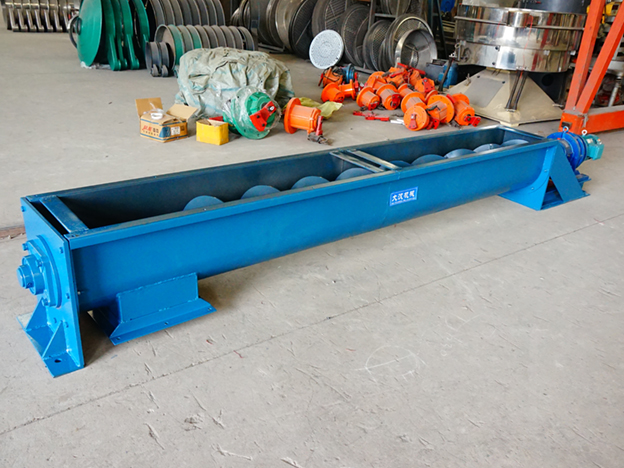

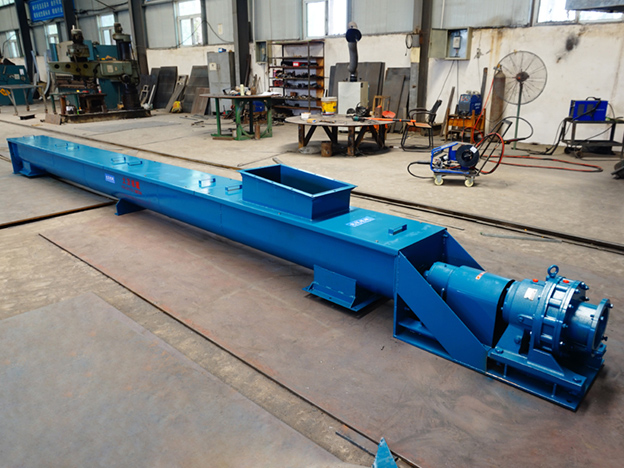

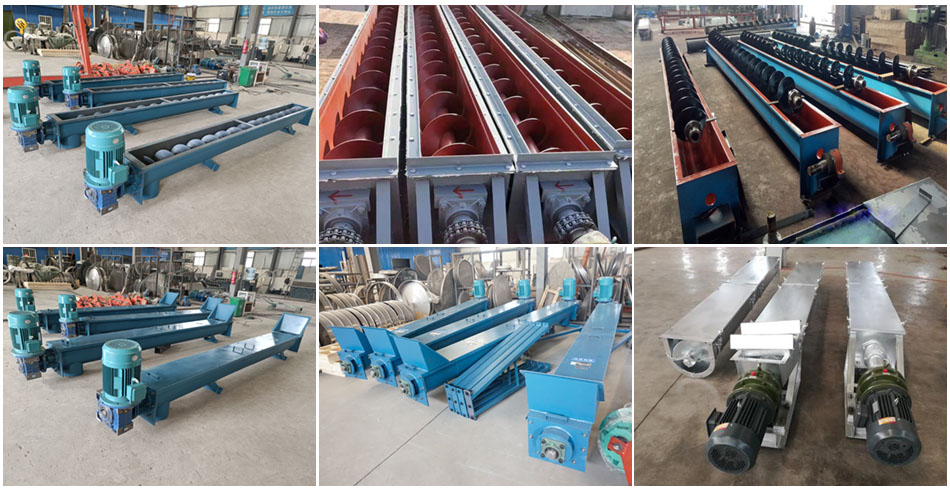

U型螺旋輸送機圖片

U型螺旋輸送機分類

U型螺旋輸送機根據結構和材質的不同可以分為單軸、雙軸、有軸雙軸驅動、普通碳鋼和不銹鋼類型。每種類型的U型螺旋輸送機都有其特定的優點和適用場合，根據實際需求和工作環境的不同，選擇合適的類型可以提高生產效率和產品質量。以下是對U型螺旋輸送機分類的詳細介紹：

按驅動方式分類

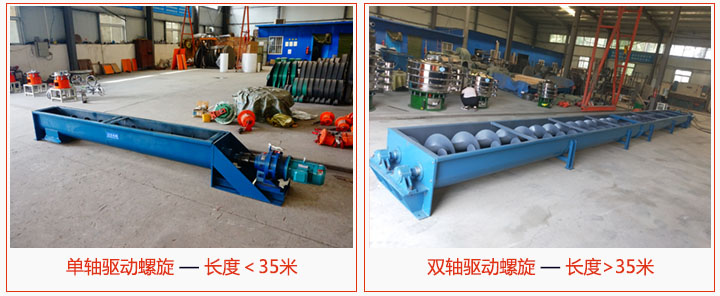

（1）U型槽式螺旋輸送機長度小于35m時，為單軸驅動螺旋。

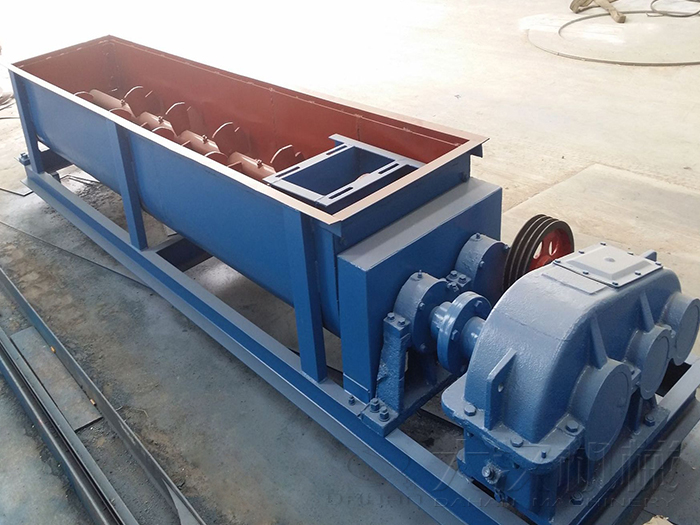

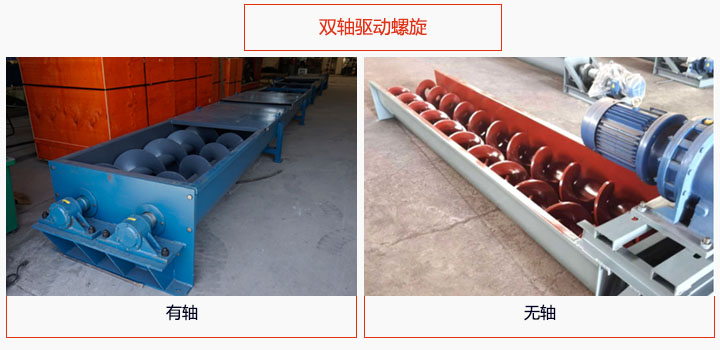

（2）U型槽式螺旋輸送機長度大于35m時，為雙軸驅動螺旋。

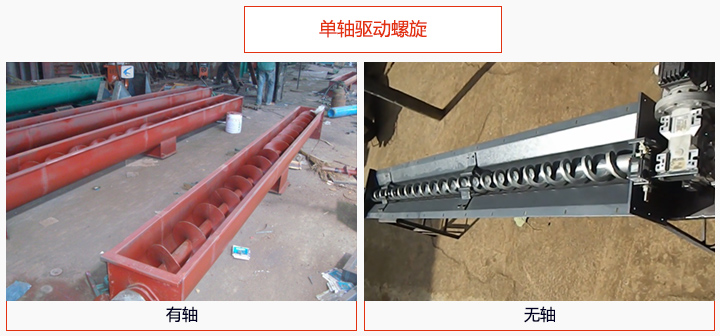

（3）單軸驅動螺旋分：有軸與無軸

（4）雙軸驅動螺旋：有軸與無軸

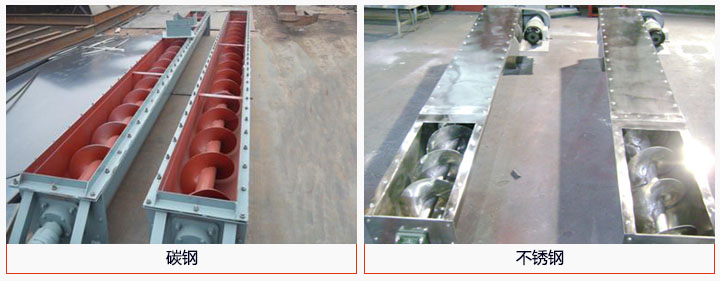

（5）普通碳鋼U型螺旋輸送機-主要適用于水泥，煤炭、石料、等磨損較大，對物料沒特殊要求的行業。

（6）不銹鋼U型螺旋輸送機-主要適用于糧食、化工、食品等對輸送環境有要求的行業，清潔度高，并且不會對物料產生污染，使用時間長，但是造價相對較高。

U型螺旋輸送機型號及參數

規 格		主要技術性能	驅動裝置	驅動裝置			重量(kg)
直徑	長度(m)	產量(水泥) t/h	轉速(min)	減速機		電動機
				型號	速比	功率(kw)
U200	-10	9	60	ZQ250	23.34	1.1	726
	-20			ZQ250		1.5	1258
U250	-10	15.6		ZQ250		2.2	960
	-20			ZQ250		3	1750
U300	-10	21.2		ZQ350		3	1373
	-20			ZQ350		4	2346
U400	-10	51		ZQ400		5.5	1911
	-20			ZQ500		11	2049
U500	-10	87.5		ZQ400		7.5	2381
	-20			ZQ650		18.5	5389
U600	-10	134.2	45	ZQ750		22	3880
	-10			ZQ850		55	7090

U型螺旋輸送機優缺點

它通過螺旋軸將物料沿輸送方向推送，提高生產效率，在工業領域發揮重要作用，綜合考慮U型螺旋輸送機的優缺點，根據具體的生產需求和環境特點，可以有效地選擇和應用這種輸送設備，以提高生產效率和產品質量。

一、優點

1、密封性能好 衛生

頭尾軸承都裝置在機殼外，中間采用滑動軸承，設計防塵密封裝置，使物料在輸送的時候避免出現揚塵現象，不會過于污染環境，利于后期衛生的清理；其次，U型螺旋輸送機一般含有可拆卸的箱蓋，后期維護、清洗方便。

２、輸送穩定

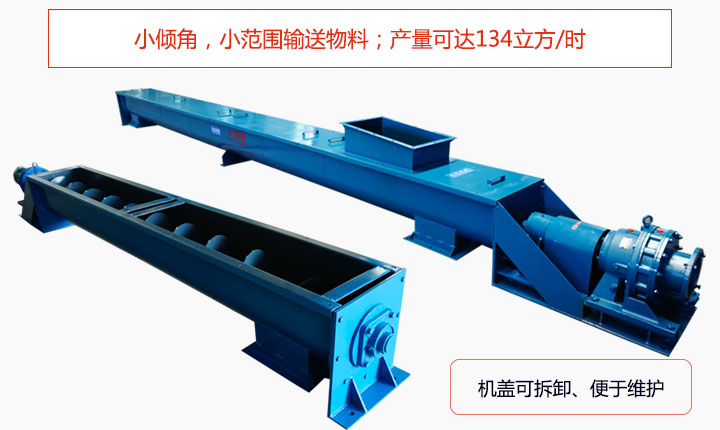

適合小范圍輸送，輸送穩定，在輸送場地限制的情況下可以很好的發揮作用。U型螺旋輸送機每小時可輸送134m的物料，u型螺旋輸送機有單軸驅動螺旋和雙軸驅動螺旋，雙螺旋葉片的輸送量大于但螺旋葉片。

３、多點裝卸

U型螺旋輸送機在其輸送線路上的任一點裝載卸載，中間加料卸料方便，比之其他不能隨時裝卸物料的螺旋輸送機，優勢明顯，可滿足客戶的需求。

4、使用壽命長

吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，節省了設備配件的更換時間，設備可靠性高，使用壽命長。

二、缺點

1、輸送范圍有限

U型螺旋輸送機的承壓能力有限，不適合輸長距離輸送，長距離的物料輸送，會致使物料在輸送過程中被擠壓損害，破壞物料本身的完整性。

2、輸送物料范圍有限

主要用于輸送小顆粒狀、粉狀、小塊狀物料，不適宜輸送易變質、易粘黏、易結塊以及含水量較大的物料。

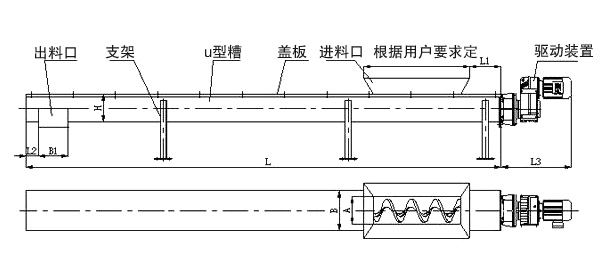

U型螺旋輸送機結構

U型螺旋輸送機主要由螺旋軸、機殼、傳動裝置等組成，這種輸送機靈活適用于水平、傾斜和垂直輸送，節省空間且運行穩定可靠，適用性廣泛，是工業生產中常用的輸送工具之一，其主要部件主要有以下幾種：

結構組成：外殼、螺旋軸、進出料口、機蓋、傳動裝置、支撐架等。

外殼（殼體）：通常由鋼板焊接而成，它具有U型槽形狀，形成物料的輸送通道。外殼的長度可以根據實際需要進行設計和制造。

螺旋軸（螺旋螺桿）：通常由鋼板制成，呈螺旋形狀，固定在螺旋螺桿上。螺旋刀片的數量、螺距和直徑可以根據實際需求進行設計和調整。

進料口和出料口：U型螺旋輸送機通常具有進料口和出料口，用于物料的進出。進料口通常位于輸送機的一端，用于接收物料；出料口位于另一端，用于物料的排出。

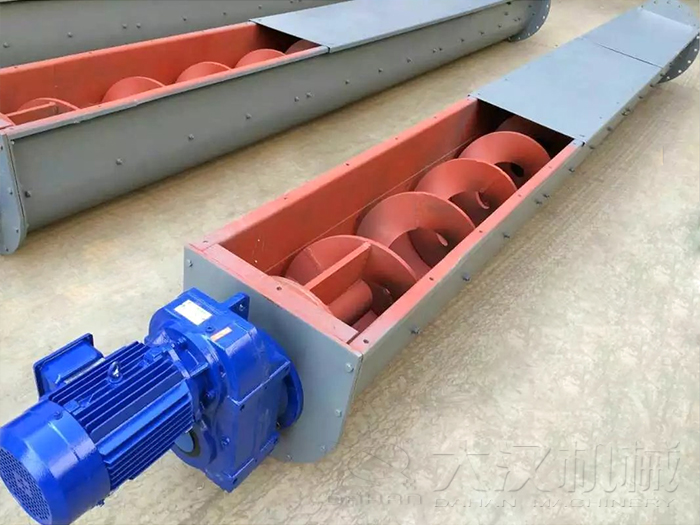

機蓋：設計為可拆卸式，使得維護和清潔工作更加方便，可以隨時檢查和監測物料在輸送機內部的流動情況。

傳動裝置：常見的傳動方式包括電動機驅動、液壓驅動或鏈輪傳動等。傳動裝置通常位于輸送機的一側或頂部。

支撐架：為了支撐和穩定輸送機的運行，U型螺旋輸送機通常安裝在支撐架上。支撐架可以根據實際需求進行設計和制造，以確保輸送機的穩定性和安全性。

U型螺旋輸送機工作原理

物料從進料口進入U型螺旋輸送機輸送槽中利用電機與減速器帶動軸承與葉片進行旋轉，葉片推動物料在U型槽里進行移動直到移動到出料口處，排出出料口即可。

U型螺旋輸送機應用范圍

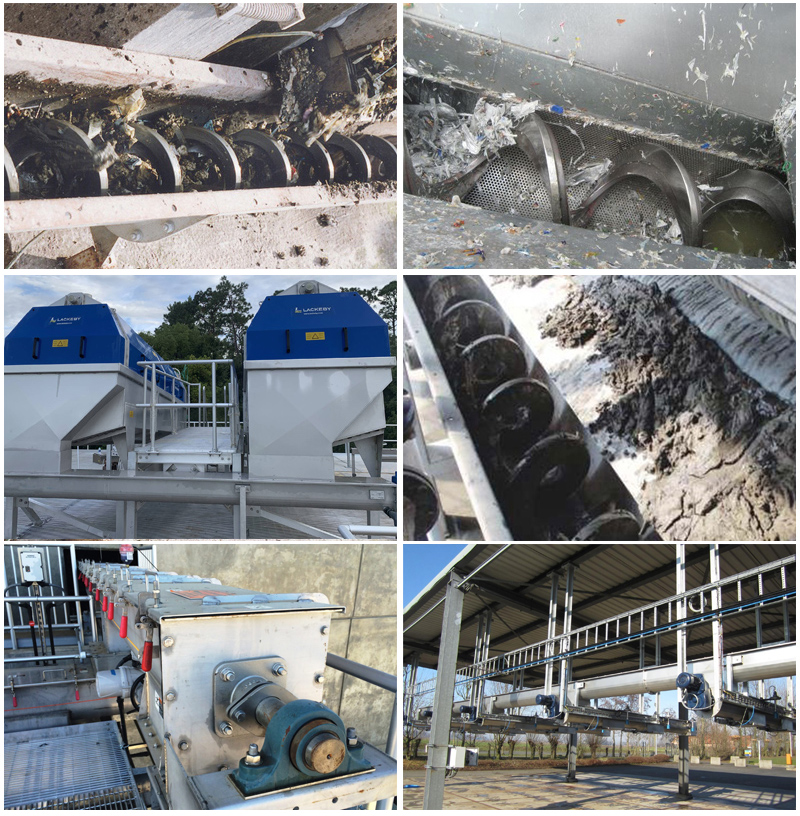

U型螺旋輸送機輸送形式上分為有軸和無軸兩種，有軸螺旋輸送機適用于無粘性的干粉物料和小顆粒物料.（例如：水泥、粉煤灰、石灰、糧等）而無軸螺旋輸送機適合輸送有一定粘性的和易纏繞的物料。（例如：污泥、生物質、垃圾等，螺旋輸送機是一種密封性比較強的輸送設備，性能好。采用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。

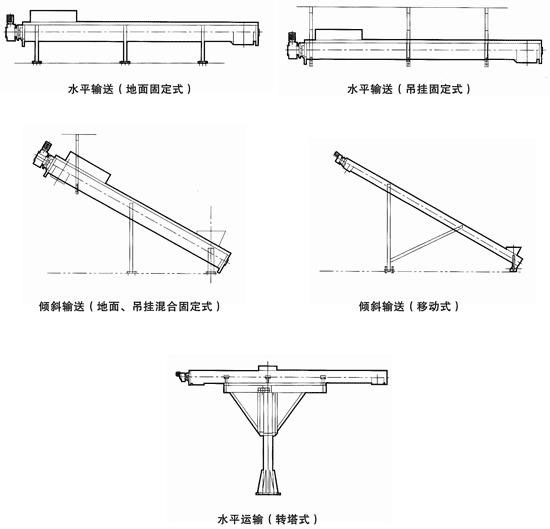

U型螺旋輸送機布置形式

U型螺旋輸送機正常為地面固定式。

根據需要可提供吊掛式：地面、吊掛混合式；移動式以及可繞進料口軸線回轉式、轉塔式。

注意：當輸送距離較長時，進料口應安裝在尾部，出料口安裝在頭節接近電動裝置，處于拉力狀態。進料口采用方形或圓形，為防止物料堵塞，出料口一般采用方形或長方形，不能小于進料口尺寸，在安裝布置進、出料口位置時應注意保證料口至端部距離，避免料口與吊軸承、注油杯、殼體法蘭、底座等相碰。

U型螺旋輸送機廠家及價格

大漢U型螺旋輸送機供應U型雙無軸螺旋機、單軸以及雙軸驅動、有軸以及無軸螺旋等不同類型的螺旋輸送設備，材質有碳鋼以及不銹鋼兩種，每小時輸送量在9134.2m3/h，輸送長度可以達到10-20米，價格在3200元起。另外我們可以按照需求定制進出口距離、進料口尺寸等，支持送貨上門，免費試機，您有任何需求都可以聯系我們，我們可以對您進行定制化服務！

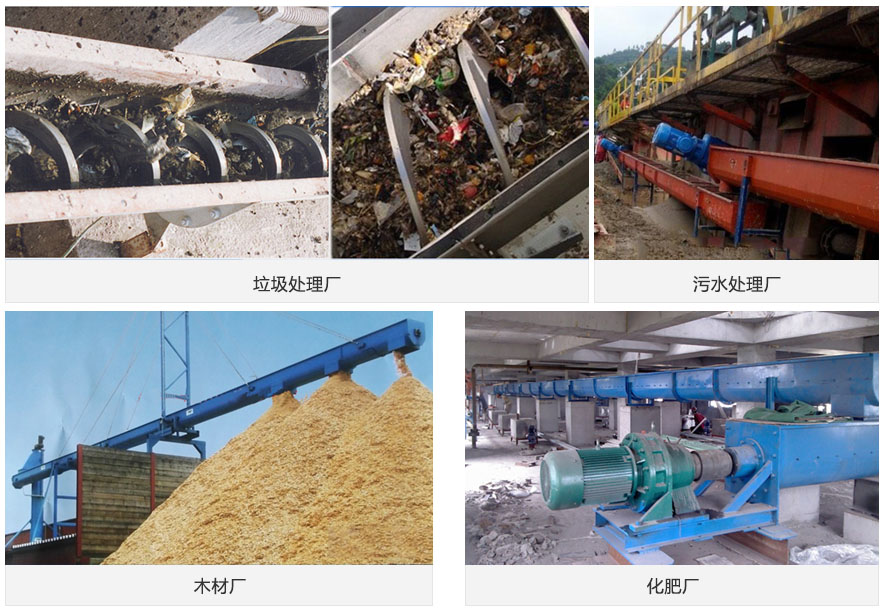

U型螺旋輸送機客戶案例

應用行業	實際應用	解決方案
糧食加工廠	將谷物輸送到加工設備	輸送大量谷物，提高生產效率
化肥生產廠	將原料輸送到混合機	控制物料輸送量和速度，確保生產過程的穩定性和一致性
水泥廠	將石灰石、粉煤灰輸送到磨機和窯爐	適應高溫和腐蝕性物料的輸送要求，確保原料的連續供給和生產線的穩定運行
粉末涂料生產廠	將顏料、填料和添加劑輸送到混合設備	均勻混合物料，確保配料和質量控制
煤礦	將煤炭輸送到處理設備或運輸車輛	適應不同坡度和長度的輸送要求，提高礦山的生產效率
建筑材料工廠	將砂、石料和水泥輸送到混凝土攪拌機	適應不同物料的輸送要求，確保建筑材料的連續供應和生產線的穩定運行
