螺旋輸送機
螺旋輸送機生產廠家 不挑物料，不挑場景，可非標定制
螺旋輸送機生產廠家 不挑物料，不挑場景，可非標定制
螺旋輸送機用于水平、傾斜或垂直輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃，廣泛用于糧食、建材、電力、化工、冶金、煤炭等行業。

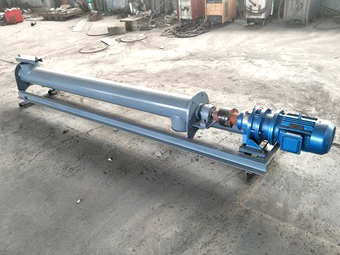

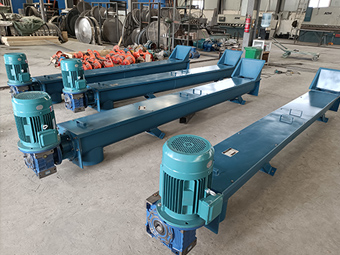

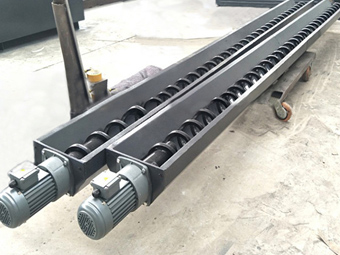

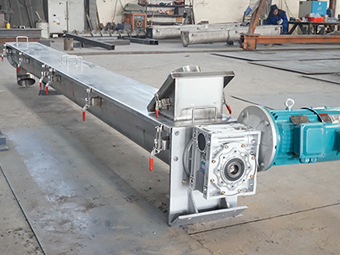

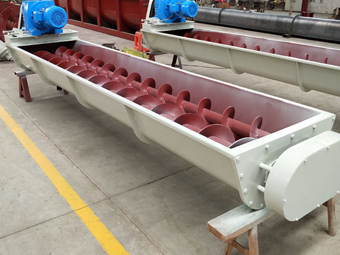

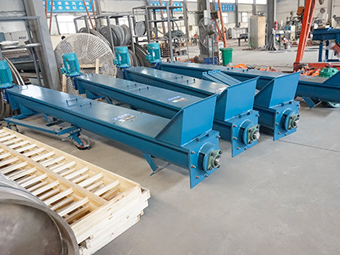

U型螺旋輸送機

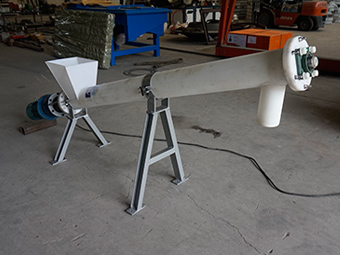

FLS防腐螺旋輸送機
LS/GX螺旋輸送機型號參數
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
U型螺旋輸送機型號參數
| 規 格 | 主要技術性能 | 驅動裝置 | 驅動裝置 | 重量 | |||
| 直徑 | 長度 | 產量(水泥) t/h | 轉速 | 減速機 | 電動機 | ||
| 型號 | 速比 | 功率 | |||||
| U200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| -20 | ZQ250 | 1.5 | 1258 | ||||
| U250 | -10 | 15.6 | ZQ250 | 2.2 | 960 | ||
| -20 | ZQ250 | 3 | 1750 | ||||
| U300 | -10 | 21.2 | ZQ350 | 3 | 1373 | ||
| -20 | ZQ350 | 4 | 2346 | ||||
| U400 | -10 | 51 | ZQ400 | 5.5 | 1911 | ||
| -20 | ZQ500 | 11 | 2049 | ||||
| U500 | -10 | 87.5 | ZQ400 | 7.5 | 2381 | ||
| -20 | ZQ650 | 18.5 | 5389 | ||||
| U600 | -10 | 134.2 | 45 | ZQ750 | 22 | 3880 | |
| -10 | ZQ850 | 55 | 7090 | ||||
WLS螺旋輸送機型號參數
| 型號 | 規格(螺旋直徑D) | 螺旋轉速 | 各安裝角度下輸送能力m³/h | 輸送長度在10m內的功率(KW) | ||
| 0° | 20° | 30° | ||||
| WLS-225 | 225mm | 19 | 2.5 | 1.8 | 1.2 | 1.5 |
| WLS-250 | 250mm | 19 | 2.8 | 2.0 | 1.5 | 1.5 |
| WLS-320 | 320mm | 19 | 5.2 | 4.1 | 3.0 | 2.2 |
| WLS-360 | 360mm | 19 | 9.6 | 6.9 | 4.2 | 2.2 |
| WLS-400 | 400mm | 19 | 13.6 | 9.8 | 6.3 | 3 |
LC垂直螺旋輸送機型號參數
| 螺旋直徑 | 螺旋轉速（r/min） | 輸送量（m³/n） | 輸送高度 |
| KLS200 | 200 | 350 | 2.5-15 |
| KLS250 | 250 | 300 | 2.5-15 |
| KLS300 | 315 | 2808 | 2.5-15 |

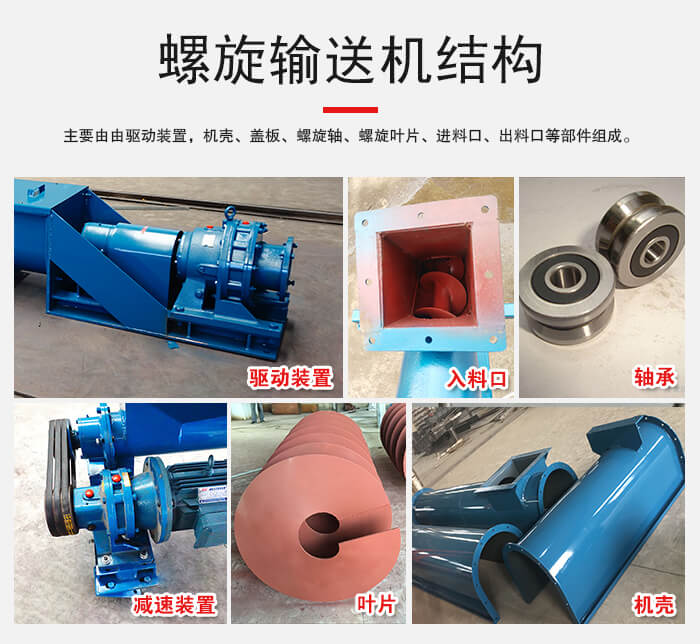

主要由由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

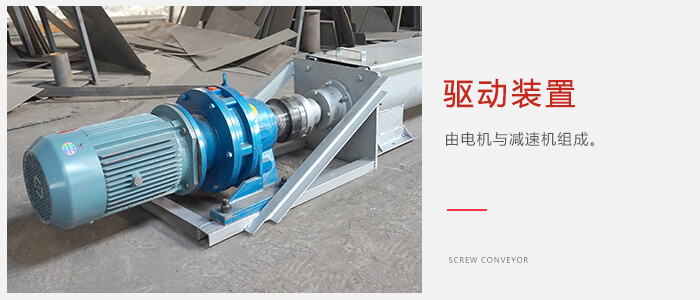

驅動裝置：由電機與減速機組成。

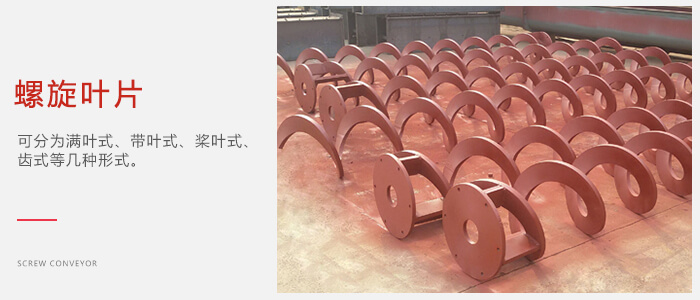

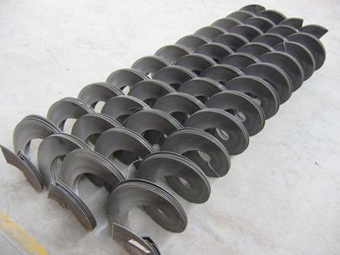

螺旋葉片：可分為滿葉式、帶葉式、槳葉式、齒式等幾種形式。

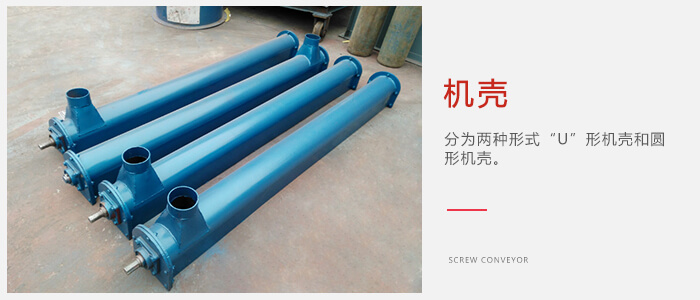

機殼：分為兩種形式“U”形機殼和圓形機殼，圓形機殼主要是用作密封設備進料，圓形機殼的絞龍又叫密封絞龍。

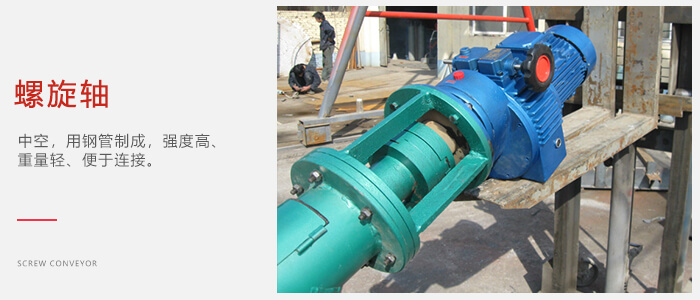

螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向對穿空心軸與實心軸來固定連接螺旋軸。
1、輸送物料
主要包含物料有誤黏性、含水量是多少、酸堿性如何、是否能被破碎等因素，不同的物料屬性，選擇的螺旋給料機型號也是不同的。以不同的螺旋葉片形式來說，輸送小麥、稻谷等散落性較好的物料時應選用滿面式葉片；輸送油料類黏性大、易粘結的物料時，為了防止堵塞，應選用帶式葉片。同時，如果是輸送原糧，無需被破碎，一般不選用螺旋輸送給料機。以有無中心軸設計來說，型企業涉及到霧污水、污泥、生活垃圾的輸送計量，這類物料有一定黏性、纏繞性，就需要采用無中心軸設計，防止物料黏連在螺旋葉片上。
2、輸送量
常見螺旋直徑常用有100mm、200mm、250mm、315mm、400mm、500mm、600mm等，直徑越大，輸送量也就越大，可根據具體的輸送量進行選擇或定做。
3、輸送速度
螺旋輸送機機的輸送速度不宜過大，否則會對螺旋葉片產生較大沖擊力，導致對葉片和U型槽體磨損加大，影響給料機使用壽命和計量效率。
4、使用現場環境
螺旋輸送機的使用現場決定了設備的長度、傾斜角以及型號，針對不同的長度和傾斜角，螺旋給料機所需的功率、葉片厚度及管壁厚度都會有所不同。
